nps内网穿透获取真实IP地址

内网穿透丢真实 IP 的本质：TCP 隧道只做”字节流搬运”，客户端地址不在链路任何报文里——穿透客户端（npc/frpc）永远从内网主机本地回环连目标服务，源站看到的对端就是 127.0.0.1。真实 IP 是带外信息，必须显式选一种协议载体把它”带进来”。本文记录 nps 场景下的完整落地方案（HAProxy + PROXY protocol + nginx stream 分流 + 透明绑定），适用症状：NAS/内网服务的访问日志、面板登录记录全部显示 127.0.0.1。

问题与机制

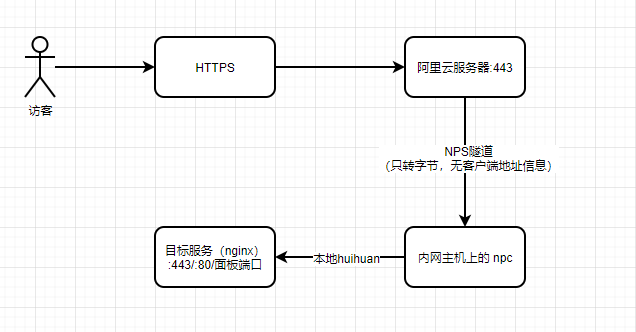

原始拓扑与失真点

三类消费方对”真实 IP”的要求不同，方案分层：

消费方	读什么	需要的载体
自建 nginx 及其后的 Web 应用	访问日志 $remote_addr、X-Real-IP/XFF 头	PROXY protocol（或 XFF 头）
只读 TCP 对端的闭源面板（如飞牛 fnOS，官方论坛确认其不读 X-Forwarded-For）	socket 源地址	伪造 TCP 源（透明绑定）
不经代理的裸 TCP 服务（SSH、数据库直连等）	socket 源地址	同上，需逐服务处理

工具生态：frp 原生支持 PROXY protocol（入口生成、目标消费）；nps 原版不支持，但它的 TCP 隧道原样转字节流——因此可以在公网侧用 HAProxy send-proxy 注入 PROXY 头，让 nps 把它穿透到内网，本方案即建立在这个事实上。

处理前的实例：

飞牛 fnOS的登录日志

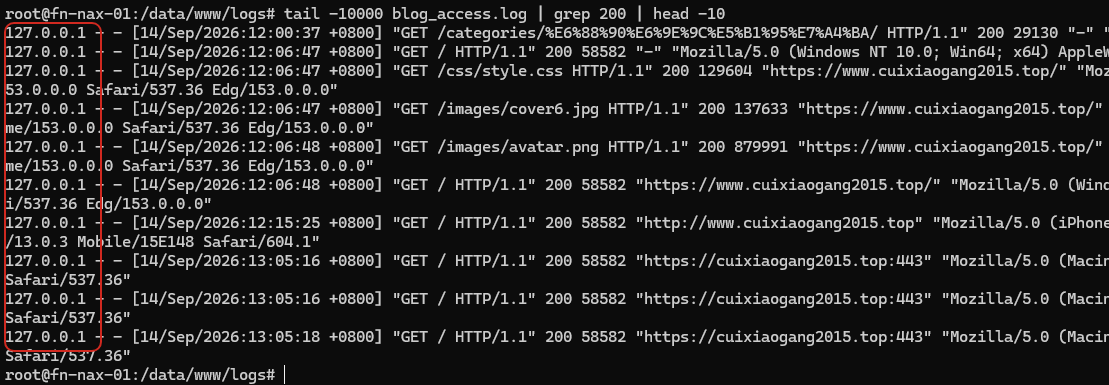

nginx访问日志

知识背景

先认识本案登场的三个组件（nps、HAProxy、飞牛 fnOS，nginx 假定为已知），再梳理概念。

• nps / npc：轻量开源内网穿透工具，服务端 nps 部署在有公网 IP 的机器上，客户端 npc 跑在内网机器上，两者之间维持一条控制长连接（bridge，默认端口 8024）。访客连上公网侧开放的隧道入口端口后，nps 通过控制连接命令 npc 在本地发起对目标服务的连接，再双向搬运字节流；附带 Web 管理界面（默认 8080）管理客户端与隧道。隧道分两大类：TCP/UDP 隧道（纯字节管道）与 HTTP/HTTPS 域名代理（七层代发、自动加 X-Forwarded-For/X-Real-IP 头，但要求把 TLS 终结在公网侧）。原版 nps 不支持 PROXY protocol——这是本案要在公网侧额外架一层 HAProxy 的原因。
• HAProxy：老牌开源高性能负载均衡/反向代理，双层转发能力：mode tcp 是 L4 字节流管道（完全不解析应用层协议，TLS 可直接透传），mode http 是 L7 处理。它的标配能力之一就是 PROXY protocol——server 行加 send-proxy（v1 文本头）/ send-proxy-v2（二进制头）即可在连接建立时向下游声明真实四元组，frontend 用 option proxy_protocol 接收上游同款头。配置以 frontend/backend 组织，haproxy -c -f 验语法、systemd 托管；EL7 时代 yum install haproxy 拿到的 1.5.x 已支持 send-proxy。本案里它只做一件事：接住访客的 TLS 原始连接，向 nps send-proxy 注入访客头。它不是必需件——若公网机本身就跑 nginx，用 stream 模块的 proxy_protocol on 可做同样的注入（本案内网侧的”stream 分流”正是这个手法），届时可省一层。
• fnOS（飞牛）：免费的国产 NAS 操作系统，底层是 Debian（本环境为 Debian 12），面向家庭私有云，提供 Web 管理面板（文件、存储、相册、Docker、应用中心等）与手机/TV 端 App。与本案相关的两点：其一，系统自带一套管理 nginx（位于 /usr/trim/nginx）服务于面板，面板默认监听 5666（HTTP）/5667（HTTPS）、端口可自定义（本环境改成了 8088/8098），它与你自己部署的 nginx 是两个独立进程，排查端口归属时别混淆；其二，面板的登录记录只认 TCP 对端地址，不解析 X-Forwarded-For，也没有”信任代理”设置（官方论坛多个功能需求帖均确认）——这条厂商限制正是最后必须走”伪造 TCP 源”路线的原因。

看懂方案前需要就位的基础概念：

• 穿透工具的两段连接：客户端（npc/frpc）与公网服务端之间维持一条控制长连接；访客接入时，服务端把这条 TCP 字节流转给客户端，由客户端在本地再发起一条到目标服务的连接。因此目标服务眼里的”客户端”永远是穿透进程——对端 = 本机回环（127.0.0.1）或同内网地址，访客地址在 TCP/IP 层根本不存在。
• “改客户端 IP”只有两条路：应用层塞进头（XFF / PROXY protocol），或网络层伪造 TCP 源。头这条路要求每一跳有会读头的组件；伪造源这条路要求内核配合（下条）。
• 伪造 TCP 源（IP_TRANSPARENT）三件套：进程要有 CAP_NET_ADMIN，以”非本机地址”作为源 bind/connect；伪造连接的回程包（源为本机、目的为公网访客）默认会按路由表从物理网卡出去、被当 Martian 丢弃，必须用策略路由把它回注本地——ip rule add from 127.0.0.1 lookup 100 + ip route add local default dev lo table 100，”local 路由”就是”这个包按本机投递处理”，从而送达持有透明 socket 的进程；顺带 rp_filter 置 0。
• PROXY protocol v1：TCP 流最前端的一行文本 PROXY TCP4 <源IP> <目的IP> <源端口> <目的端口>\r\n，是 L4 层的带外声明。接收方要么”解析并剥掉”（nginx listen proxy_protocol、HAProxy），要么完全不认（多数闭源服务的 TLS 会因首包不是握手记录而失败）——所以它能停在会解析的组件上，把最后一段交给真协议。
• X-Forwarded-For：HTTP 应用层头，只有 HTTP 组件会读；应用/面板还要”愿意信”——很多 NAS 系统（如 fnOS）压根不读头，这决定了它们只能走伪造源那条最重的路。
• TLS 终结点 = 证书出示点：浏览器拿到的证书永远来自”解密的那个进程”。终结在哪，证书就得放在哪；纯 L4 穿透则把终结点推到最内层服务（设备自签证书会直接暴露）。
• nginx 两个上下文的语义分叉（易被想当然）：http 的 listen proxy_protocol 解析头并替换 $remote_addr；stream 的只填 $proxy_protocol_addr 变量、不换地址，要换得靠 stream 版 realip（且它只有 set_real_ip_from，无 real_ip_header）。realip 系与 stream_ssl 系扩展都非默认编译，缺了会在 -t 时以 unknown directive / not allowed here 现形。
• 容器网络前提：容器须以 --network host 与宿主机共享网络栈——宿主机上的策略路由/防火墙规则才对容器内 nginx 的流量生效；透明绑定所需 caps 由 docker run --cap-add 提供。
• nps 隧道模式：TCP 隧道=纯字节管道（本方案的载体）；域名代理=七层代发、自动加 XFF/X-Real-IP 头，但要求 TLS 终结在公网（证书上云）、按域名分发——两者取舍构成本案路线选择。

最终方案

目标架构

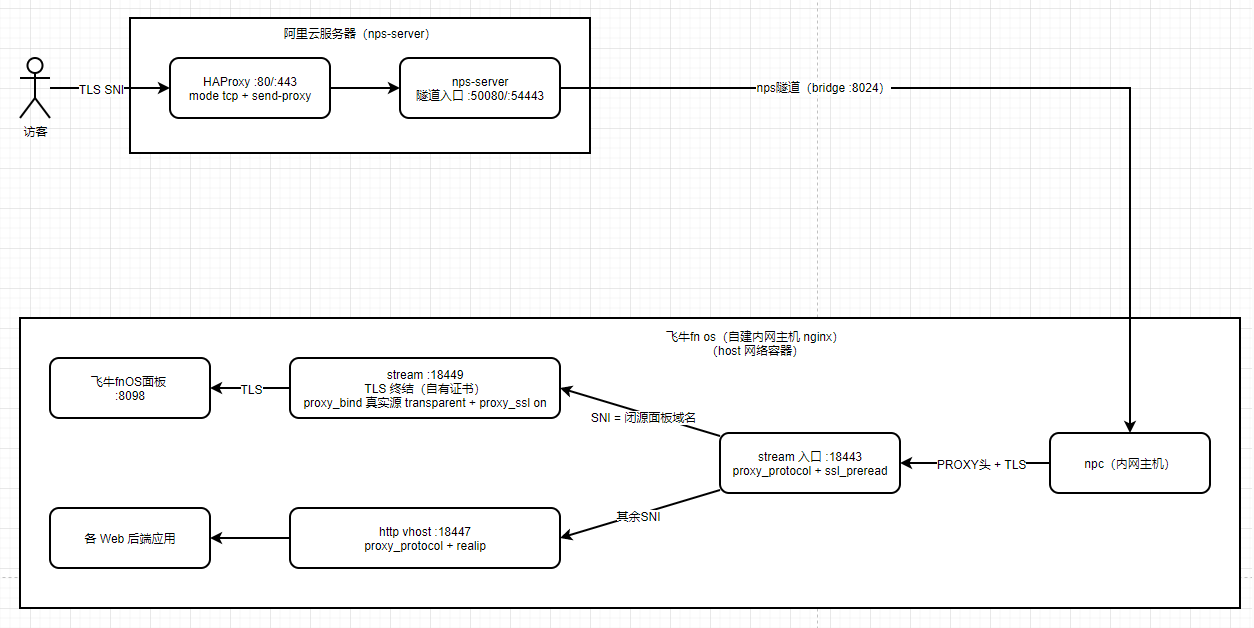

架构图

一句话读图：PROXY 头只在 HAProxy 处注入一次，nps 全程当普通字节穿透；内网 nginx 用 stream 按 SNI 分流——普通站点在 http 层”解头即止”（realip 改 $remote_addr），闭源面板那条支路才做”TLS 终结 + 以访客 IP 为源的透明绑定”。HTTP 流量（80）只经过重定向，不进入 stream，直接落 http 的 18080。

配置终态（按文件）

① ECS /etc/haproxy/haproxy.cfg

global
    log /dev/log local0
    maxconn 4096

defaults
    mode tcp
    log global
    timeout connect 5s
    timeout client  3600s
    timeout server  3600s

frontend fe_tls
    bind *:443
    default_backend nps_tls
backend nps_tls
    server nps 127.0.0.1:54443 send-proxy   # 连接建立即注入一行 PROXY TCP4 <访客IP> ...

frontend fe_http
    bind *:80
    default_backend nps_http
backend nps_http
    server nps 127.0.0.1:50080 send-proxy

SELinux 为 Enforcing 时补 setsebool -P haproxy_connect_any 1；安全组/防火墙对外仍只放行 80/443，54443/50080 仅监听给本机 HAProxy。

② nps 隧道变更

动作	内容
新增	TCP 隧道 54443 → 127.0.0.1:18443（HTTPS 全流量，进 stream 分流）
新增	TCP 隧道 50080 → 127.0.0.1:18080（HTTP 流量，直接进 http）
关闭（不删）	原 443、80 两条隧道，保留一周回滚窗口

③ NAS nginx 主配置（容器内 /service/app/nginx-1.16.1/conf/nginx.conf）

#user  nobody;                 # 保持注释：进程以 root 运行，透明绑定依赖的 NET_ADMIN 才在 worker 上生效
worker_processes  1;
error_log  logs/error.log  warn;

events { worker_connections  1024; }

http {
    include       mime.types;
    default_type  application/octet-stream;

    # PROXY protocol（HAProxy 注入、nps 穿透、npc 回环送达）→ $remote_addr
    set_real_ip_from 127.0.0.1;
    real_ip_header   proxy_protocol;

    sendfile          on;
    keepalive_timeout 65;

    # 80 的兜底站：未匹配任何 server_name 的请求（扫描器等）
    server {
        listen      80;
        server_name localhost;
        location / { root html; index index.html index.htm; }
    }

    include /service/config/vhost/*.conf;
}

# 顶层：四层（stream）配置，含 18443 的 SNI 分流
include /service/config/l4/*.conf;

④ NAS vhost 终态形态（单站示意，其余 vhost 同构）

每个 vhost 只需追加两对隧道监听（原 80/443 保留，局域网直连不受影响；IPv4 与 [::] 两种写法都要加）：

server {
    listen 80;
    listen [::]:80;
    listen 18080 proxy_protocol;            # ← 隧道入口（HTTP）
    listen [::]:18080 proxy_protocol;
    server_name www.cuixiaogang2015.top;
    return 301 https://www.cuixiaogang2015.top$request_uri;
}

server {
    listen 443 ssl;
    listen [::]:443 ssl;
    listen 18447 ssl proxy_protocol;        # ← 隧道入口（HTTPS，经 stream 分流转入）
    listen [::]:18447 ssl proxy_protocol;
    server_name www.cuixiaogang2015.top;

    ssl_certificate     /service/config/cert/cuixiaogang2015.top.pem;
    ssl_certificate_key /service/config/cert/cuixiaogang2015.top.key;

    access_log /service/logs/blog_access.log;

    location / {
        proxy_pass http://127.0.0.1:8861;
        proxy_set_header Host              $host;
        proxy_set_header X-Real-IP         $remote_addr;
        proxy_set_header X-Forwarded-For   $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        # WebSocket 类后端补三件套：proxy_http_version 1.1; Upgrade/Connection 头
    }
}

X-Real-IP/XFF 转发头无需改动——realip 已把 $remote_addr 换成访客 IP，原有写法自然转真。闭源面板的 vhost（如 nasadmin）在隧道侧不再被使用（流量在 stream 层已被截走），保留服务局域网直连。

⑤ NAS stream 分流 /service/config/l4/nasadmin.conf

stream {
    map $ssl_preread_server_name $nas_route {
        nasadmin.cuixiaogang2015.top    127.0.0.1:18449;   # 闭源面板域名
        default                         127.0.0.1:18447;   # 其余交给 http vhost
    }
    server {   # A：隧道总入口，解 PROXY 头、按 SNI 分流、继续向下传头
        listen 18443 proxy_protocol;
        ssl_preread on;
        set_real_ip_from 127.0.0.1;
        proxy_protocol on;
        proxy_pass $nas_route;
        proxy_timeout 1h;
    }
    server {   # C：面板专路——终结 TLS、以访客真实源透明连面板
        listen 18449 ssl proxy_protocol;
        set_real_ip_from 127.0.0.1;
        ssl_certificate     /service/config/cert/cuixiaogang2015.top.pem;
        ssl_certificate_key /service/config/cert/cuixiaogang2015.top.key;
        proxy_ssl on;
        proxy_bind $remote_addr:$remote_port transparent;
        proxy_pass 127.0.0.1:8098;
        proxy_timeout 1h;
    }
}

stream 与 http 的语义分叉在这里最关键：stream 的 listen proxy_protocol 默认只填 $proxy_protocol_addr、不换 $remote_addr，必须靠 stream 版 realip（仅 set_real_ip_from 一条指令，来源固定为 PROXY 头，没有 real_ip_header）才会改写地址。

⑥ NAS 宿主机 回程路由与持久化

# /usr/local/sbin/tp-net.sh
#!/bin/bash
IF=$(ip route get 1.1.1.1 | awk '{for(i=1;i<=NF;i++) if($i=="dev") {print $(i+1); exit}}')
sysctl -q -w net.ipv4.conf.all.rp_filter=0 "net.ipv4.conf.$IF.rp_filter=0"
ip route show table 100 | grep -q '^local default' || ip route add local default dev lo table 100
ip rule show | grep -q 'from 127.0.0.1' || ip rule add from 127.0.0.1 lookup 100

# /etc/systemd/system/tp-net.service
[Unit]
Description=TPROXY return-route for real-ip transparent proxy
After=network-online.target
[Service]
Type=oneshot
RemainAfterExit=yes
ExecStart=/usr/local/sbin/tp-net.sh
[Install]
WantedBy=multi-user.target

为什么按 from 127.0.0.1 而不是常见的 mangle OUTPUT + fwmark：透明连接的响应包由本机进程生成，其路由在 socket 发包前就已确定，mangle OUTPUT 打标发生在路由决策之后，fwmark 规则救不回 SYN-ACK；而响应包的源地址恒为 127.0.0.1，按源建规则在查表时刻即可命中，把它们按”本机投递”回注 lo，交给持有透明 socket 的 nginx。

部署前提

• nginx 编译需启用四个非默认扩展：http_realip_module、stream_ssl_module、stream_ssl_preread_module、stream_realip_module；
• nginx 所在容器：--network host --cap-add NET_ADMIN --cap-add NET_RAW（透明绑定需要 NET_ADMIN，docker exec <容器> grep CapEff /proc/self/status 可验证，默认能力集 a80425fb 不含，补上后应为 a80435fb）；
• 证书路径对 http（vhost）与 stream（⑤）可见，两处引用同一份。

操作步骤（按序）

顺序原则：内网侧先就位（不引流，零风险）→ 公网侧备好（不启动）→ nps 换道割接。

1. NAS：按 ③④⑤ 落配置、按 ⑥ 建脚本与单元并 systemctl enable --now tp-net；容器内 nginx -t 通过后 reload，ss -lntp | grep -E '18080|18443|18447|18449' 确认四个新监听（此时尚无流量，纯待命）。
2. NAS：用 ③–⑤ 的文件重建/确认容器（含部署前提里的 caps）。
3. ECS：yum -y install haproxy（CentOS7 已停维，yum 报 404 先切 vault 源：sed -i 's|^mirrorlist=|#mirrorlist=|;s|^#baseurl=http://mirror.centos.org|baseurl=https://vault.centos.org|' /etc/yum.repos.d/CentOS-Base.repo && yum makecache）；落 ①，haproxy -c -f /etc/haproxy/haproxy.cfg 通过，先不启动（443/80 还被 nps 占着）。
4. nps 后台：建 ② 的两条新隧道并确认在线（ECS ss -lntp | grep -E '54443|50080' 有 nps 监听）。
5. 割接（约十秒中断）：nps 后台关闭原 443/80 隧道 → ECS systemctl enable --now haproxy → ss -lntp | grep -E ':80 |:443 ' 确认端口主人换成 haproxy；npc 若未跟随隧道变更则重启一次。
6. 验证（下一节）；稳定一周后删除旧隧道，把 ①③⑤ 与编译参数固化进镜像/配置仓库。

关键取舍（为什么是这个形状）

• 不迁”域名代理 + XFF 头”：nps 域名代理模式会自动加 X-Forwarded-For/X-Real-IP，看似最省事，但要求 TLS 终结到公网侧（证书上云）且按域名分发，本环境证书必须留在内网——否决。
• 面板支路走 stream（L4）而不是 http 里 proxy_bind transparent：HTTP 反代默认每请求重开上游连接，而透明源写死访客四元组，同连接的第二个请求 bind 即 EADDRINUSE（500），WebSocket 长连接还会全程占坑，tcp_tw_reuse 无解；stream 一条客户端连接对一条上游连接，只 bind 一次，天然规避。
• 面板支路在 stream 内终结 TLS 而非纯穿透：纯 L4 穿透会把 TLS 终结点推到面板侧，浏览器拿到的是设备自签证书（表现为”证书失效”告警）；终结后用自有通配证书应答、再 proxy_ssl on 回源，透明与正确证书兼得。
• vhost 双监听而非改原监听：给原 listen 443 直接加 proxy_protocol 会让不带头的局域网直连全部握手失败。
• 割接用”新增隧道→关闭旧隧道（不删）→停 HAProxy 即回滚”：全程有退路。

验证

链路三层各测一次，全绿才算生效：

journalctl -u haproxy -n 5                     # ① 入口：Connect from <访客真实IP>
curl -sk "https://www.cuixiaogang2015.top/?realipcheck=probe1"   # ② 用外部网络发起，带唯一标记
tail -n 3 /service/logs/blog_access.log        #    只 grep 标记行：行首应为访客公网 IP
ss -ant '( sport = :8098 )' | grep -v LISTEN   # ③ 面板：上游连接对端 = 访客公网 IP，再看面板登录记录同步变真

两个测试噪声要避开：在公网服务器上 curl 自己的公网 IP，日志出现的是服务器出口而非访客 IP；tail 混有变更前的旧行，必须用带唯一标记的请求现测现查。

易踩坑与排障速查

以下都是本次落地实际撞过（或极可能撞上）的坑，按”症状 → 原因 → 处置”索引。排障总思路：三层各测一次（HAProxy 日志看字节进没进、NAS 回环抓包看头到没到且落在哪个端口、应用日志看语义生效没有），三方对不齐的那一层就是病灶。

症状	原因	处置
批量 sed 改 listen 后只有一个文件生效	其余文件 CRLF 行尾，行尾锚定 $ 失配	file *.conf 确诊；sed -i 's/\r$//' 统一后重跑
改完配置没任何效果	nginx 在容器里，宿主/容器两套文件视图；或 -t 在宿主跑通 ≠ 容器加载	一律 docker exec 执行 -t 与 -s reload；用 nginx -T 看运行态
ss -lntp 同一端口挂两个 nginx pid	reload 后旧 master/worker 未退，仍在新连接上服役旧配置	确认世代（ps -eo pid,lstart），必要时重启容器
-t 报 unknown directive "set_real_ip_from" / "ssl_preread"	realip、stream_ssl/preread 扩展没编（都不是默认编译）	镜像重建补四个扩展模块（见「部署前提」）
-t 报 "real_ip_header" directive is not allowed here（写在 stream 里）	stream 版 realip 只有 set_real_ip_from，来源固定为 PROXY 头	删掉该指令即可
割接后日志仍 127.0.0.1，但 tcpdump 抓到 PROXY TCP4 <真IP> 在流首	http 层缺 realip 扩展；或 stream 层”只填变量不换地址”被想当然	对照「知识背景」语义分叉条；stream 场景加 set_real_ip_from
invalid local address "1.2.3.4:0" 每请求刷错，页面却正常、IP 没换	proxy_bind 变量绑定必须带合法端口，:0 非法后静默跳过绑定	改 $remote_addr:$remote_port
面板一访问就 504；回环抓包只见 SYN 不见 SYN-ACK	本机生成的回包路由先于 mangle OUTPUT 打标确定，fwmark 规则救不回来	按源建规则（⑥）；rp_filter 两边置 0
面板时好时坏，日志 bind(<访客IP>:<端口>) failed (98)	HTTP 反代每请求重开上游连接，固定源四元组被上一请求/WS 长连接占用	结构死结，别再修：面板支路移入 stream（一连接一绑定）
vhost 里残留 listen [::]:18443，站点 404 / 端口被抢	http 先于 stream 绑定，双栈残留 socket 截走隧道流量	批量改监听永远 IPv4/[::] 双写法 grep 复查
割接后浏览器提示证书无效（CN=设备自签）	纯 L4 穿透把 TLS 终结点移到面板侧，出示的是面板自签证书	面板支路在 stream 内终结 TLS（配置 ⑤ 已含）
启动 haproxy 后 443 还在 nps 名下（或 haproxy 起不来）	旧隧道未关，端口被占，bind 静默失败	先关旧隧道再 start；journalctl -u haproxy 看 cannot bind socket
nps 后台改了隧道，npc 行为如旧	配置未即时下发/未应用	重启 npc 强制重拉
日志里出现”服务器自己的 IP”	在公网服务器上 curl 自己的公网地址，属自环流量	验证必须从第三方网络发起

测试方法上的两个陷阱同样值得记住：tail 出来的历史行会冒充”没修好”，必须用带唯一标记的 URL 现测现 grep（如 ?realipcheck=probe7）；grep ... | head 会截断证据导致误判，先 grep -c 数总量。

未覆盖面：不经自建 nginx 的裸 TCP 隧道（SSH、数据库、迅雷面板等）仍是 127.0.0.1——需要时按 ⑤ 的面板专路形状（listen proxy_protocol + set_real_ip_from + proxy_bind ... transparent + ⑥ 回程路由）逐服务复制即可。

最终结果展示

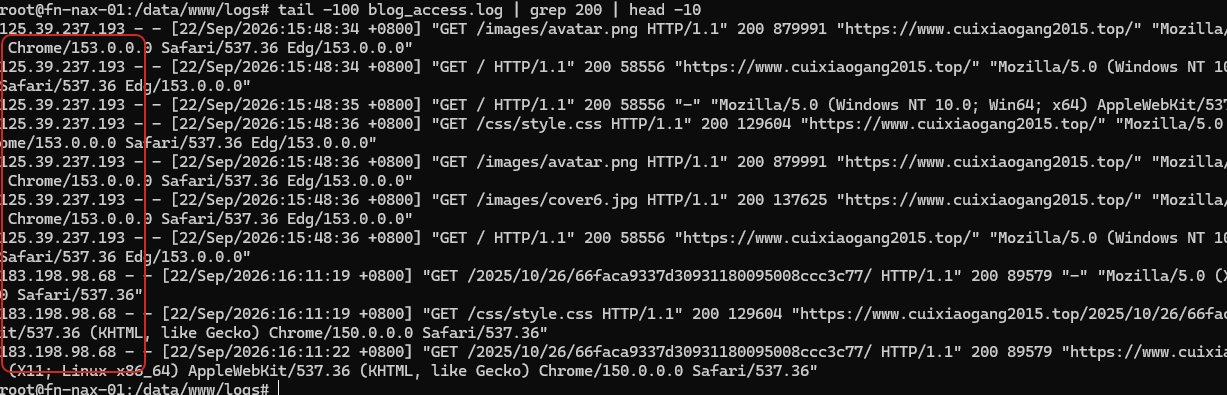

nginx访问日志

飞牛 fnOS的登录日志
